We Are Producing Heavy-Duty Industrial Valves Since 1979

VANASAN Cast & Forged Steel Valves

ASA 800 - 1500 - 2500

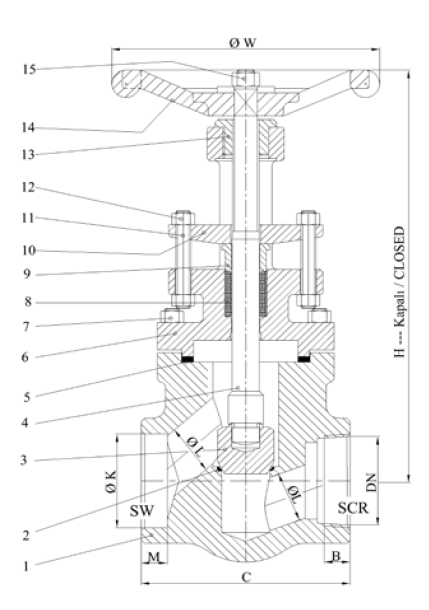

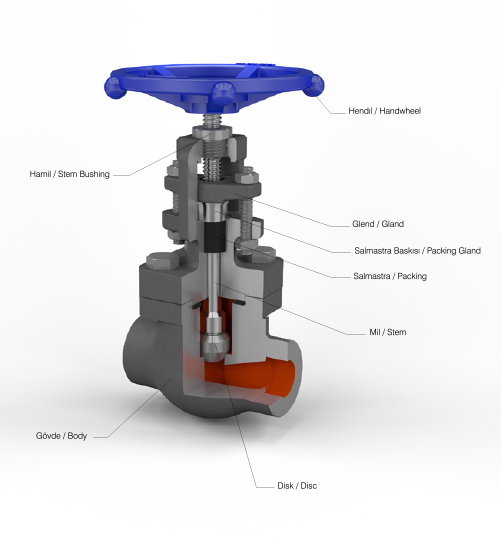

  PART NAME
 1    Body   Forged Steel
 2    Body Seat Face   Stainless Steel
 3    Disc   Stainless Steel
 4    Stem   Stainless Steel
 5    Gasket   Spiral Wound Gasket
 6    Bonnet   Forged Steel
 7    Bonnet Bolt   CrMo Steel
 8    Packing   Graphite
 9    Packing Gland   Stainless Steel
 10    Gland   Forged Steel
 11    Gland Bolt   Stainless Steel
 12    Nut   Carbon Steel
 13    Stem Bushing   Stainless Steel
 14    Handwheel   Ductile Iron
 15    Handwheel Nut   Carbon Steel
 16    Name Plate   Aluminium
  ASA 800 Figure V 3103
          Size   DN   Ø K   C   Ø L   H   B   M   W   App. W
  inch   mm   NPT   mm   mm   mm   mm   Min   Min   mm   kg
  ½   15   ½   22   84   8   150   13,5   10   96   2
  ¾   20   ¾   27,5   90,5   12,7   162   14   13   96   2,4
  1   25   1   34   114   17,5   197   17,5   13   96   3,5
  1 ¼   32   1 ¼   43   120,5   22,5   249   18   15   130   9,3
  1 ½   40   1 ½   49   120,5   28,5   249   18,5   15   130   9,3
  2   50   2   61,3   130   35   281   19   16   150   11,4


  ASA 1500 Figure V 3104
          Size   DN   Ø K   C   Ø L   H   B   M   W   App. W
  inch   mm   NPT   mm   mm   mm   mm   Min   Min   mm   kg
  ½   15   ½   22   90   9   150   13,5   10   96   2,4
  ¾   20   ¾   27,5   111   12,5   195   14   13   96   3,5
  1   25   1   34   120   17,5   250   17,5   15   96   9,3
  1 ½   40   1 ½   49   130   25   316   18,5   15   150   11,4


  ASA 2500 Figure V 3105
          Size   DN   Ø K   C   Ø L   H   B   M   W   App. W
  inch   mm   NPT   mm   mm   mm   mm   Min   Min   mm   kg
  ¾   20   ¾   27,5   120   12,5   235   14   13   130   9,3
  1   25   1   34   130   17,5   250   17,5   15   150   11,4

276 KB - VIEW PDF

Forged Steel Globe Valves

ASA 800 - 1500 - 2500 / PDF
