VANASAN Cast & Forged Steel Valves

ASA 800 - 1500

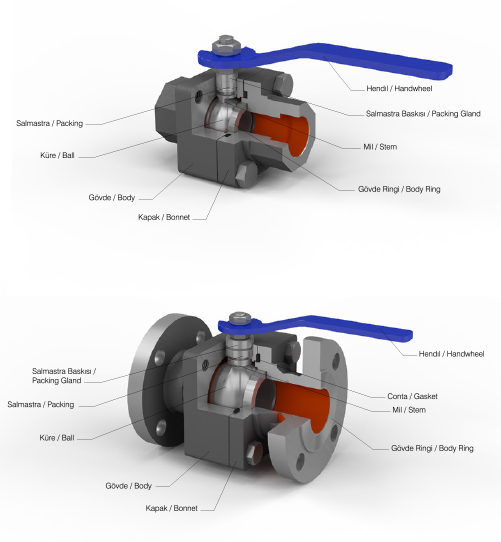

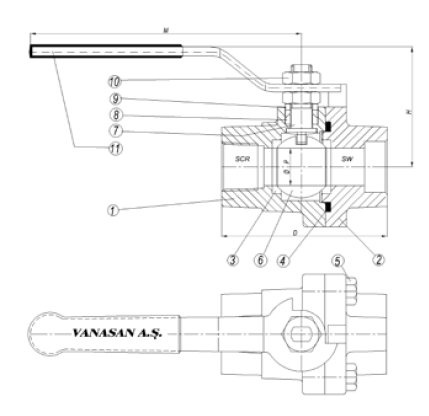

  PART NAME
 1    Body   Forged Steel
 2    Bonnet   Forged Steel
 3    Ring   PTFE/RTFE/PEEK/DELRIN
 4    Gasket   Spiral Wound Gasket
 5    Stud-Bolt   CrMo Steel
 6    Ball   Stainless Steel
 7    Stem   Stainless Steel
 8    Packing   Teflon PTFE
 9    Packing Gland   Stainless Steel
 10    Nut   Galvanized
 11    Handwheel   Steel
 12    Name Plate   Aluminium
  ASA 800 Figure V 5103 / REDUCED PORT
          Size   Ø P   M   D   H   App. W
  inch   DN   mm   mm   mm   mm   kg
  ½   15   11   155   105   65   1,6
  ¾   20   15   155   108   65   1,8
  1   25   20   155   110   72   2
  1 ¼   32   25   180   116   80   2,6
  1 ½   40   32   180   120   80   2,7


  ASA 800 Figure V 5103 / FULL PORT
          Size   Ø P   M   D   H   App. W
  inch   DN   mm   mm   mm   mm   kg
  ½   15   15   155   108   72   1,8
  ¾   20   20   155   110   72   2
  1   25   25   180   116   80   2,2
  1 ¼   32   32   180   120   80   2,7
  1 ½   40   40   200   130   100   3,5


  ASA 1500 Figure V 5103 / FULL PORT
          Size   Ø P   M   D   H   App. W
  inch   DN   mm   mm   mm   mm   kg
  ½   15   14   170   110   101   1,8
  ¾   20   20   170   110   101   2
  1   25   25   213   135   118   3
  1 ¼   40   40   250   160   117   3,5

325 KB - VIEW PDF

Forged Steel Ball Valves

ASA 800 - 1500 / PDF
