We Are Producing Heavy-Duty Industrial Valves Since 1979

VANASAN Cast & Forged Steel Valves

ASA 600



These types of valves are used in flows where no or minimum pressure drop is desired.

This type fully opens or closes the flow.

If used partially open the flowing fluid will vibrate the gate and this will lead to erosion and mechanical failures.

Throtting is not possible with gate valves.

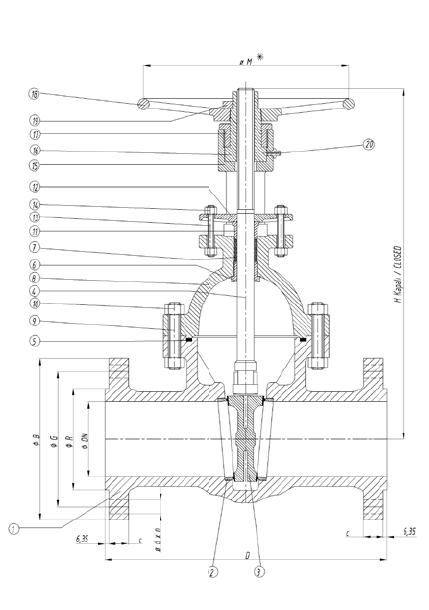

  ASA 600 Figure V 2030
          Size   Ø B   Ø G   Ø R   C   Ø dxn   D   H   Ø M   App. W
  inch   mm   mm   mm   mm   mm   mm   mm   mm   mm   kg
  2   50   165,1   127   92   25,4   19 x 8   292,1   375   200   36
  2 ½   65   190,5   149,3   104,8   28,4   22,2 x 8   330,2   415   230   42
  3   80   209,6   168,3   127   31,8   22,2 x 8   355,6   455   250   75
  4   100   273   215,9   157,2   38,1   25,4 x 8   431,8   555   350   123
  6   150   355,6   292,1   215,9   47,8   28,5 x 12   558,8   800   500   290
  8   200   419,1   349,2   269,9   55,6   31,8 x 12   660,4   930   600   420
  10   250   508   431,8   323,8   63,5   35 x 16   787,4   1125   800   700
  12   300   558,8   489   381   66,5   35 x 20   838,2   1400   800   1020
  14   350   603,3   527   412,8   69,9   38,1 x 20   889   1570   800   1450
  16   400   685,8   603,2   469,9   76,2   41,1 x 20   990,6   1625   800   1820
  18   450   743   654   533,4   82,6   44,5 x 20   1092,2   2250   1000   1990
  20   500   812,8   723,9   584,2   88,9   44,5 x 24   1193,8   2400   1400   2410
  24   600   939,8   838,2   692,2   101,6   50,8 x 24   1397   3000   1500   3990

1381 KB - VIEW PDF

Cast Steel Gate Valves

ASA 600 / PDF

  1381 KB - VIEW PDF
