VANASAN Cast & Forged Steel Valves

ASA 800 - 1500 - 2500

Forged process brings the particles of the steel closer which makes it denser and conseguently a robust material compared to cast steels.

Forged also gets rid of the imperfections and the possible voids in the original steel.

There for forged steel valves are ideal for petroleum refineries, oil and gas lines and power plants.

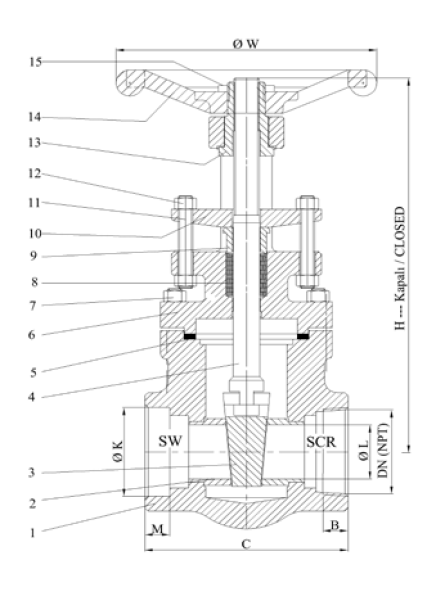

  PART NAME
 1    Body   Forged Steel
 2    Body Ring   Stainless Steel
 3    Wedge   Stainless Steel
 4    Stem   Stainless Steel
 5    Gasket   Spiral Wound Gasket
 6    Bonnet   Forged Steel
 7    Bonnet Bolt   CrMo Steel
 8    Packing   Graphite
 9    Packing Gland   Stainless Steel
 10    Gland   Forged Steel
 11    Gland Bolt   Stainless Steel
 12    Nut   Carbon Steel
 13    Stem Bushing   Stainless Steel
 14    Handwheel   Ductile Iron
 15    Handwheel Nut   Carbon Steel
 16    Name Plate   Aluminium
  ASA 800 Figure V 2103
          Size   DN   Ø K   C   Ø L   H   B   M   W   App. W
  inch   mm   NPT   mm   mm   mm   mm   Min   Min   mm   kg
  ½   15   ½   22   84   9,5   134   13,5   10   96   2,2
  ¾   20   ¾   27,5   90,5   12,8   143   14   13   96   2,3
  1   25   1   34   114   17,5   182   17,5   13   96   3,7
  1 ½   40   1 ½   49   120,5   28,5   228   18,5   15   130   6,2
  2   50   2   61,3   130   36,5   260   19   16   150   11


  ASA 1500 Figure V 2104
          Size   DN   Ø K   C   Ø L   H   B   M   W   App. W
  inch   mm   NPT   mm   mm   mm   mm   Min   Min   mm   kg
  ½   15   ½   22   111   12   190   13,5   10   96   2,5
  ¾   20   ¾   27,5   111   12,8   169   14   13   96   3,9
  1   25   1   34   120   17,5   215   17,5   15   130   6,2
  1 ¼   32   1 ¼   43   130   26   270   18,5   15   130   6,5
  1 ½   40   1 ½   49   130   26   270   18,5   15   150   9


  ASA 2500 Figure V 2105
          Size   DN   Ø K   C   Ø L   H   B   M   W   App. W
  inch   mm   NPT   mm   mm   mm   mm   Min   Min   mm   kg
  ¾   20   ¾   27,5   120   12,8   215   14   13   130   6,2
  1   25   1   34   130   17,5   275   17,5   13   130   9,1
