We Are Producing Heavy-Duty Industrial Valves Since 1979

VANASAN Cast & Forged Steel Valves

ASA 150 - 300 - 600





  ASA 150 Figure V 3100

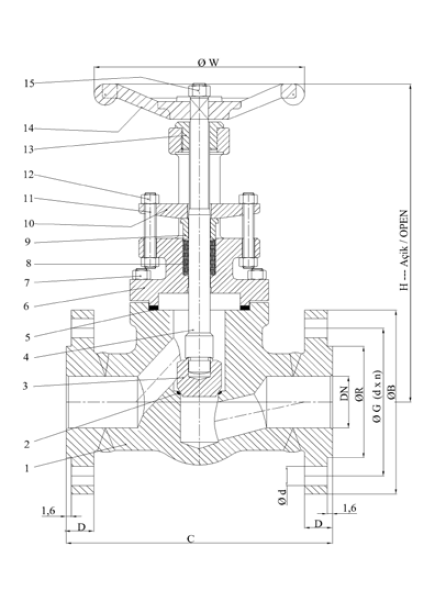

          Size   C   H   D   Ø R   Ø G   Ø B   W   App. W
  inch   DN   mm   mm   mm   mm   mm   mm   mm   kg
  ½   15   108   150   11,2   34,9   60,3   89   96   3,2
  ¾   20   117,5   162   12,7   42,9   69,8   99   96   3,6
  1   25   127   197   14,3   50,8   79,4   108   96   5,6
  1 ¼   32   140   249   15,9   63,5   88,9   117   130   12
  1 ½   40   165   249   17,5   73   98,4   127   130   12,8
  2   50   203   281   19,1   92,1   120,6   152   150   16,4


  ASA 300 Figure V 3101
          Size   C   H   D   Ø R   Ø G   Ø B   W   App. W
  inch   DN   mm   mm   mm   mm   mm   mm   mm   kg
  ½   15   152,5   150   14,2   34,9   66,7   95   96   4,8
  ¾   20   178   162   15,7   42,9   82,6   117   96   5,2
  1   25   203   197   17,5   50,8   88,9   124   96   8
  1 ¼   32   216   249   19   63,5   98,4   133   130   15,5
  1 ½   40   228,5   249   20,6   73   114,3   156   130   16,6
  2   50   266,5   281   22,4   92,1   127   165   150   18,4


  ASA 600 Figure V 3102
          Size   C   H   D   Ø R   Ø G   Ø B   W   App. W
  inch   DN   mm   mm   mm   mm   mm   mm   mm   kg
  ½   15   165   150   14,2   34,9   66,7   95   96   5
  ¾   20   190,5   162   15,7   42,9   82,6   117   96   6
  1   25   216   197   17,5   50,8   88,9   124   96   8,5
  1 ¼   32   228,5   249   20,6   63,5   98,4   133   130   15,5
  1 ½   40   241,5   249   22,4   73   114,3   156   130   17,3
  2   50   292   281   25,4   92,1   127   165   150   20

280 KB - VIEW PDF

Forged Steel Globe Valves

ASA 150 - 300 - 600 / PDF

  280 KB - VIEW PDF
